一体化预制泵站专用控制柜是根据泵站控制工艺采用PLC可编程控制器与人机界面触摸屏相结合，同时具备远程监控和物联网功能的高度集成智能化控制柜。上海弘泱供应浙江一体化预制泵站控制柜安装介绍如下：
一体化预制泵站的控制柜是与泵站单独分开安装，非防爆的泵站控制柜安装要在泵站安装后，控制柜的接线图附属在控制柜内。

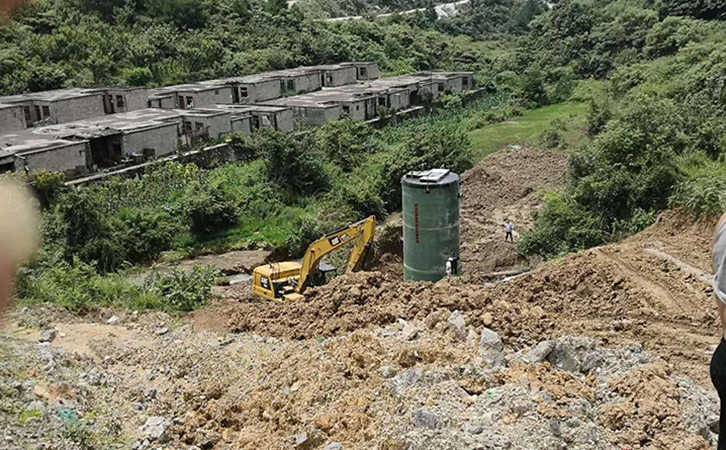

（浙江一体化预制泵站）
1.控制柜的安装
a)常用的供电电源为三相五线制TN-S系统，电压等级为AC380/220，频率为50HZ。
b)根据不同形式的泵站，控制柜可安装的配电室、井筒内或户外。
c)控制柜如安装在户外，应安装在凭证的地面上，安装的地点不宜选择低洼的位置，防止由于地面水导致控制柜进水。
d)干式安装的泵站，控制柜如安装在井筒内，应安装排积水和通风散热的设备。

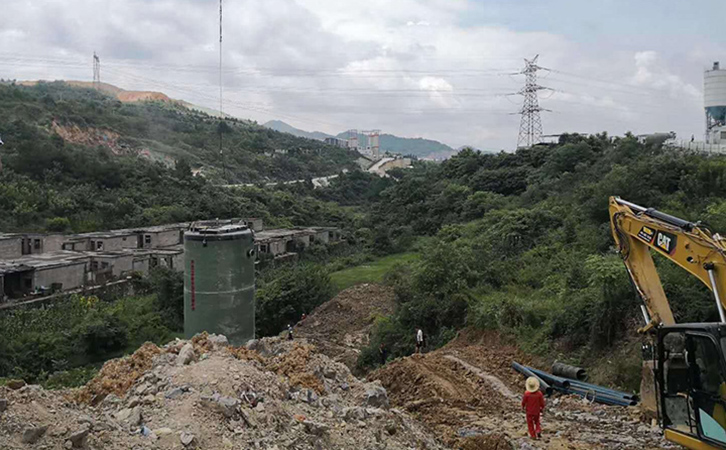

（浙江一体化预制泵站控制柜）
e)控制柜安装位置应不妨碍泵站的日常维护与操作并考虑水泵电缆的长度是否足够。
f)控制柜应垂直安装在稳固的底座上，底座可采用槽钢，并应紧固所有的连接电缆。
g)控制柜安装时，为防止动物或腐蚀性气体侵入，应注意电缆进线处的密封。
弘泱自主研发生产的智能一体化预制泵站专用控制柜介绍，详情请见相关文章。
2、电缆
电缆须用于户外柜体或者泵站壳体或者泵站壳体内外，罐内的电缆一般由制造工厂提供2个DN40的接口，接口覆土深度20-30cm，如果柜体在户外，不使用此入口，需要将其用螺塞密封死。如果柜体在罐内，此口需要密封处理。
（提示，有的控制柜位置变动，走线需要参考设计资料图纸）。
泵站外的控制柜电源供给电缆必须有一个可靠的隔离保护管并且要求与柜体底坐地基固定（非工厂提供），同时要求密封内部。（柜体与保护管密封连接，并作每部胶泥密封）。

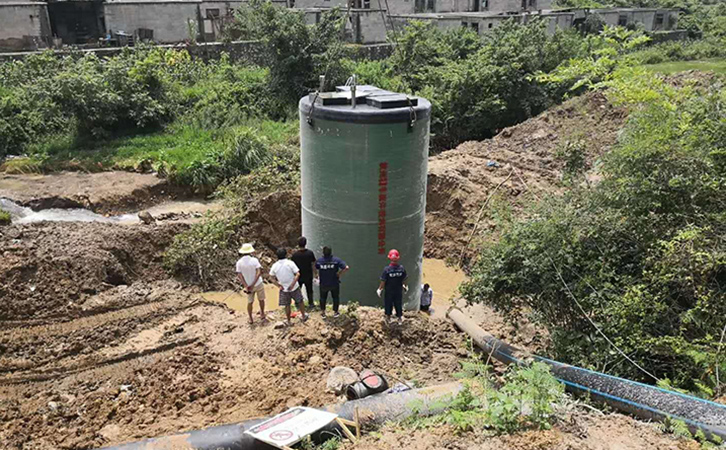

（浙江一体化预制泵站控制柜-上海弘泱科技）
3、接地
1).控制柜的接地2).控制盘接地3).接地排4).电气接地牌5).内部管道的接地
接地必须由电气承包商按照土建电器系统相关规定说明完成zui终施工。
4、液位控制
泵站的液位控制可采用液位开关或液位传感器，如果液位控制设备包含电子仪表装置，要将仪表事先安装于电控柜内。
浙江一体化预制泵站控制柜安装介绍如上，注：一体化预制泵站又名一体化提升泵站、一体化污水泵站、一体化雨水泵站等。更多一体化预制泵站知识，详情请见文章更新。
